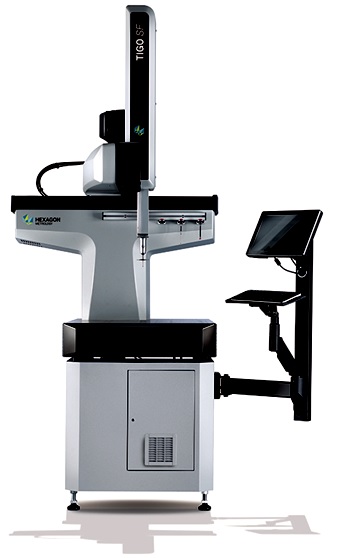

Координатно-измерительная машина TIGO SF

Новаторский элемент производственных помещений.

Производитель – Hexagon Metrology (DEA, Италия).



Особенности

TIGO SF — многофункциональная безвоздушная цеховая координатно-измерительная машина с высокими эксплуатационными характеристиками. Ее прочная и надежная конструкция способствует проведению исключительно точных измерений, а новаторский принцип управления упрощает размерный контроль промышленных деталей и делает мир метрологии доступным каждому. Машина TIGO SF предназначена для жестких условий  эксплуатации и полностью защищена кожухами и гофрированными чехлами. Она воплощает в себе идеальное сочетание надежности, новаторских технологий и гибкости в применении.

Свободнонесущая конструкция машины TIGO SF обеспечивает полный доступ с трех сторон и оптимальное удобство в обращении с деталями и программировании их обработки. Часто расположенные отверстия в рабочем столе из толстого гранита позволяют осуществлять крепление деталей легко и быстро.

TIGO SF — это точная и компактная 3D-координатно-измерительная машина (КИМ), специально разработанная для использования в производственных помещениях. TIGO SF представляет собой идеальное решение для измерения широкого диапазона высокоточных деталей малого и среднего размера для всех отраслей промышленности. Машина характеризуется зоной измерений 500 x 580 x 500 мм (X/Y/Z) и  является самой точной цеховой КИМ в своей категории.
TIGO SF — это универсальное решение для измерений в условиях производственных помещений: в стандартной конфигурации контроллер и ПК смонтированы в корпусе основания машины, а монитор и клавиатура расположены на штативе с шарнирным соединением, что обеспечивает максимальную эргономику и минимальную площадь занимаемой поверхности. Такая автономная компактная конфигурация позволяет без труда перемещать машину с помощью вилочного погрузчика в соответствии с меняющимися производственными нуждами.



-         зона измерений: 500 x 580 x 500 мм;
-         лучшие эксплуатационные характеристики среди машин данного класса;
-         лучшее соотношение зоны измерений и занимаемой площади поверхности;
-         линейные направляющие качения на всех осях, использование воздуха не требуется;
-         гранитный рабочий стол с отверстиями для удобного крепления деталей;
-         конструкция машины защищена от пыли с помощью гофрированных чехлов и кожухов;
-         технология температурной компенсации с использованием нескольких датчиков;
-         непрерывное сканирование и последовательные измерения в отдельных точках с помощью сканирующей головки HP-S-X1C;
-         устройство для смены инструмента HP-S-X1C, встроенное в раму КИМ;
-         для обеспечения максимальной универсальности применения можно использовать индексируемую головку HH-A с шагом 5°
          с контактным щупом HP-TM;
-         новый прочный и эргономичный пульт Jog-box;
-         сенсорный экран и клавиатура удобно расположены на встроенном штативе с шарнирным соединением;
-         разноцветные светодиодные индикаторы наглядно отображают состояние процесса измерения (дополнительный вариант);
-         доступен корпус основания машины со степенью защиты IP54 (дополнительный вариант)





Характеристики

Конфигурация головок, щупов и наконечников

Стандартный диапазон

T=18-22ºС

1ºС/метр, 1ºС/час,  2ºС/сутки

± мкм

L-измеряемая длина в мм

Расширенный диапазон

T=16-26ºС

1ºС/метр, 1ºС/час,  5ºС/сутки

± мкм

L-измеряемая длина в мм

Специальный диапазон

T=15-30ºС

1ºС/метр, 2ºС/час,  5ºС/сутки

± мкм

L-измеряемая длина в мм

RO,MPL

MPEE

MPEP

MPETHP/t

MPEE

MPEP

MPETHP/t

MPEE

MPEP

MPETHP/t

Фиксированная сканирующая головка Hexagon HP-S-X1C, контактный измерительный наконечник L46мм/D8мм или L20мм/D5мм

2,2+L/300

2.2

3.5/50

2,5+L/250

2.2

3.5/50

2,7+L/200

2.2

3.5/50

1,6

Поворотная моторизованная головка Hexagon HH-A-M5, измерительный щуп Hexagon HP-TM-SF стандартного усилия, контактный измерительный наконечник L10мм/D4мм

2,6+L/300

2.6

-

2,9+L/250

2.6

-

3,1+L/200

2.6

-

2,6





  MPEE – максимальная абсолютная погрешность объемных измерений;

  MPEP –максимальная абсолютная погрешность измерительной головки (погрешность касания);

  MPETHP/t – максимальная погрешность сканирования, t – время сканирования в секундах

  RO,MPL – максимальная повторяемость измерений длины

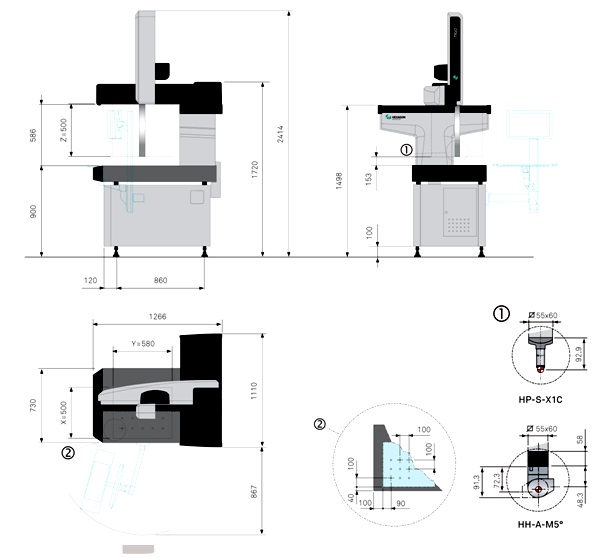

   Схема и габаритные размеры КИМ Tigo SF 05.06.05
