Новый стандарт ISO10360-12 для портативных КИМ

Новый стандарт ISO10360-12 для портативных КИМ



Насчитывающая в своем составе 162 стран-участниц Международная организация по стандартизации ISO (Швейцария), является основным действующим лицом, когда речь заходит о сертификации в промышленности. В настоящее время аббревиатура «ISO» стала обозначением надежной сертификации в любой из многочисленных отраслей промышленности.

Стандарты серии ISO 10360 определяют испытания приемки и повторной верификации для КИМ. Этот стандарт может уже быть знаком некоторым пользователям портативных координатно-измерительных машин, так как в течение нескольких лет компанией Hexagon Metrology выпускалась портативная КИМ Absolute Arm Compact с возможностью сертификации по ISO 10360-2, т.е. стандарту, который обычно предназначается для КИМ, используемых для измерения линейных размеров.

Стандарт ISO 10360-12 был опубликован в октябре 2016 года. Этот стандарт специально разработан для сертификации точности контактного измерения КИМ с шарнирными манипуляторами, таких как Hexagon Absolute Arm. В комитет, который готовил предварительную публикацию этого стандарта, входили представители Hexagon Manufacturing Intelligence, наряду с сотрудниками других ведущих предприятий отрасли.

Начиная с сентября 2018 года, во всех новых портативных КИМ Hexagon Absolute Arm функция контактного измерения будет иметь сертификацию по стандарту ISO 10360-12. Эта сертификация включает в себя серию комплексных испытаний, которым подвергается каждый манипулятор перед тем, как он покинет производство. Полный перечень характеристик точности по стандарту ISO 10360-12 для каждой конфигурации Hexagon Absolute Arm представлен в брошюре модельного ряда.

Стандарт ISO 10360-12 дает более точную сертификацию, чем сертификат B89.4.22, который до сегодняшнего дня являлся промышленным стандартом. Однако это также означает, что эта более сложная сертификация сложней для понимания.

Сертификация определяет четыре параметра точности, известных как EUNIPSIZEPFORM и LDIA. Каждая из этих величин отображает отдельный аспект точности контактных измерений, выполняемых портативным измерительным манипулятором.



Как применить стандарт ISO10360-12 на практике

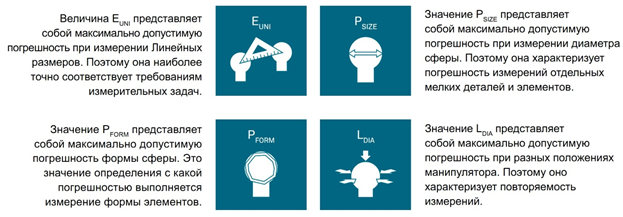

Величина EUNI представляет собой максимально допустимую погрешность при измерении однонаправленных параметров длины. Поэтому она наиболее точно соответствует требованиям измерительных задач.
Величина PSIZE представляет собой максимально допустимую погрешность при измерении диаметра сферы. Поэтому она характеризует погрешность измерений отдельных мелких деталей и элементов.
Величина PFORM представляет собой максимально допустимую погрешность формы сферы. Это значение определяет с какой погрешностью выполняется измерение формы элементов.
Значение LDIA представляет собой максимально допустимую погрешность при разных положениях манипулятора. Поэтому оно характеризует повторяемость измерений.

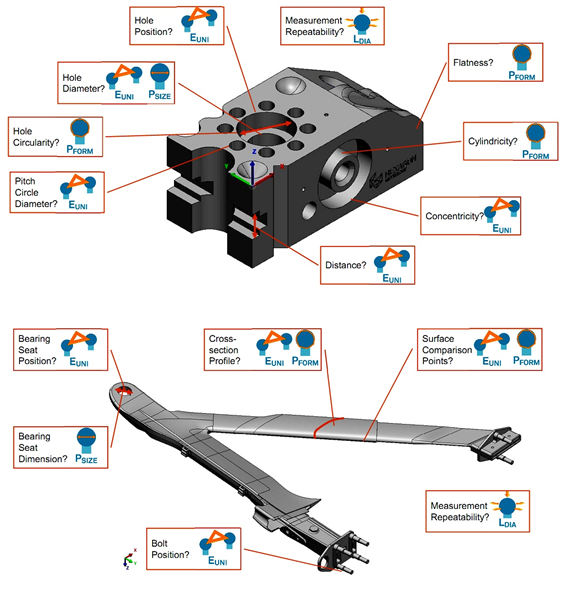

Анализ результатов такой сертификации дает пользователю явные преимущества - теперь можно более точно оценить, какой манипулятор лучше подходит для конкретного приложения, определив сначала, какой аспект данного измерительного приложения является наиболее важным. Тем не менее, это сложный процесс.



Что такое SPAT?

Поточечный тест артикуляции, или SPAT (Single Point Articulation Test), определен в стандарте ISO 10360-12, Приложение D.  Он не является сертифицируемым значением в данном стандарте и предназначен только для быстрой проверки - он не отображает в точности ни один из аспектов измерения реальных объектов. Для проведения теста используется конический объект, результат тестирования представляет самые общие характеристики повторяемости измерений, которая более точно представлена значением LDIA.

Единственной причиной отказаться от проверки портативного измерительного манипулятора с помощью SPAT будет отсутствие подходящего калибровочного объекта, что исключено для клиентов Hexagon Manufacturing Intelligence.

Для каждого манипулятора Absolute Arm сертифицируемые по ISO 10360-12 величины полностью отслеживаемы. Пользователь может сам проверить точность наших манипуляторов Absolute Arm в любое время, используя официальные калибровочные объекты, которые мы поставляем с каждым манипулятором.

Если обнаружится, что ваш манипулятор Absolute Arm вышел за пределы ожидаемого диапазона точности, можно сделать повторную калибровку по ISO 10360-12 в сервисных центрах Hexagon Manufacturing Intelligence. Организуя проведение повторной сертификации в местных сервисных центрах, мы надеемся помочь вам избежать ненужных потерь времени, связанных с доставкой манипулятора для повторной сертификации из разных уголков мира.
